Описание продукции

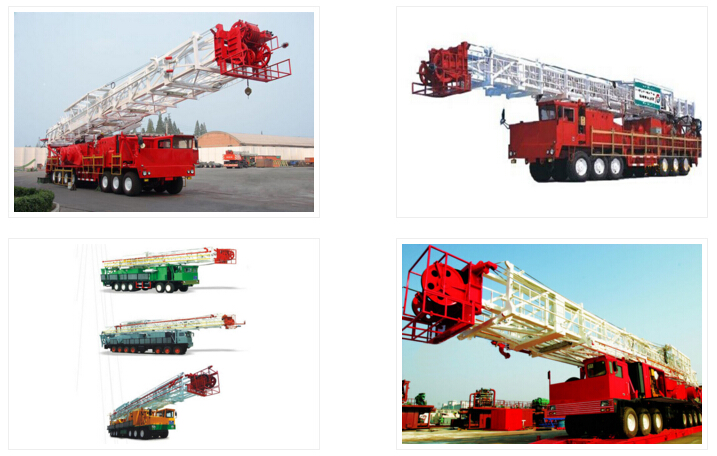

Буровые установки входят в себя пять моделей для выбора：
МодельZJ10/1125CZ，мощность лебёдки 450HP;
МодельZJ15/1350CZ，мощность лебёдки 550HP;
МодельZJ20/1470CZ，мощность лебёдки 650HP;
МодельZJ30/1700CZ，мощность лебёдки 750HP;
МодельZJ40/2250CZ，мощность лебёдки 1000HP;
Мощность Установки, лебёдки, вышки, системы талевого блока и системы передачи смонтированные на шасси самоходных, с лёгким переселениемнизкими транспортными расходами,надёжностью работы, большими нагрузками, внедорожными способностями и другими характеристиками;
Основные параметры и общий дизайн буровой установки в соответствии сSY/T5202-2004; основные запчасти, такие как вышки,основание, лебёдки,талевого блока, большие крюки, кронблок,вертлюг, ротор, запчасть бурового насоса и другие соответствуют требованиям HSE и спецификации API и поставить меткуAPI .
Использовать дозрелые,надёжные, прикладные и передовые технологии.дизельный двигатель, коробки передач и другие ключевые компоненты принять импортированные части, компонентов, установленных в строгом соответствии с стандартами оригинального производителя.
|
Тип продукции |
ZJ10/1125CZ |
ZJ15/1350CZ |
ZJ20/1470CZ |
ZJ30/1700CZ |
ZJ40/2250CZ |
|
Буреная грубина（4-1/2”буровая штанга）m (ft) |
1000(3280) |
1500(4920) |
2000(6560) |
3000(9840) |
4000(13120) |
|
Максимальная нагрузка на крюкеKN(lb) |
1125(253000) |
1350(303696) |
1470(330700) |
1700(381260) |
2250(505800) |
|
Диамнтр канатаmm(in)/эффективноеколичество канатов |
￠26(1”)/8 |
￠26(1”)/8 |
￠29(1-1/8”)/8 |
￠29(1-1/8”)/10 |
￠32(1-1/4”)/10 |
|
Максимальная подъёмная скорость на крбюкеm/s(ft/s) |
1.23(4) |
1.33(4.36) |
1.31(4.3) |
1.36(4.46) |
1.36(4.46) |
|
Внешний размер перемещенего состоянения（включая вышки）m (ft) |
17.6×2.9×4.25 |
19.6×2.9×4.25 |
20.13×3.2×4.4 |
21.25×3.3×4.47 |
22.45×3.3×4.48 |
|
Вес kg(lb) |
42000（92590） |
51000（112430） |
56000(123456) |
76000(167548) |
82000(180776) |
|
Силовая система |
CAT C15 |
CAT C15 |
CAT C18 |
CAT C15×2 |
CAT C18×2 |
|
Мощность двигателя KW(hp)(2100r/min) |
475 |
540 |
650 |
540×2 |
630×2 |
|
Модель коробки гидровлической передачи |
ALLISON- |
ALLISON- |
ALLISON-S6610HR |
ALLISON-S5600×2 |
ALLISON-S6610×2 |
|
Источник аварийного питания（электродвигатель） |
выбор |
выбор |
выбор |
—— |
—— |
|
Приводный способ шасси |
10×8（8×8） |
10×8 |
12×8 |
14×8 |
14×8 |
|
Минимальный диаметр поворота m(ft) |
34（111.55） |
34（111.55） |
36(118.11) |
42(137.8) |
44(144) |
|
Минимальный интервал от землиmm(in) |
340（13.39） |
340（13.39） |
340(13.39) |
340(13.39) |
340(13.39) |
|
Вид лебёдки |
Сдвоенный барабан |
Сдвоенный барабан |
Сдвоенный барабан |
Сдвоенный барабан |
Сдвоенный |
|
Мощность лебёдкиhp |
450 |
550 |
650 |
750 |
1000 |
|
Диаметржёлоба каната основного барабана×длиннаmm(in) |
￠429×965 |
￠429×965 |
￠480×914.5 |
￠528×1012 |
￠635×1254 |
|
Вид соновного тормоза соновного барабана |
ленточный |
ленточный |
ленточный |
ленточный |
ленточный |
|
Вспомагательный тормоз основного барабана |
WCB224 |
WCB224 |
WCB224 |
WCB224 |
WCB236 |
|
Подъёмная передача лебёдки |
5 |
5 передний1задний |
5 передний1задний |
5 передний1задний |
5 |
|
Модель вышки（двухсекционаятелескопическая мачта） |
JJ119/32 |
JJ135/34 |
JJ155/34 |
JJ170/38 |
JJ225/38 |
|
Высота вышки m(ft) |
32(105) |
34(111.55) |
34(111.55) |
38(124.6) |
38(124.6) |
|
Высота двухуровенной плаощадкиm(ft) |
19.7/20.7 |
20/21.5 |
20/21.5 |
20.4(66.9) |
20.4(66.9) |
|
Среда операции－скорость ветра km/h(kn) |
110(60) |
110(60) |
110(59.35) |
110(60) |
110(60) |
|
Конрольная/освещательная/силовая электросжхема |
24V/220V/380V(Китай) |
24V/220V/380V(Китай) |
24V/220V/380V(Китай) |
24V/220V/380V(Китай) |
24V/220V/380V(Китай) |
|
Гидровлическая/пневмонительная система номинальное давление MPa(psi) |
14/0.833-0.93(2002/119.12-133) |
14/0.833-0.93(2002/119.119-132.99) |
14/0.833-0.93(2002/119.12-133) |
14/0.833-0.93(2002/119.12-133) |
14/0.833-0.93(2002/119.12-133) |
|
Вид буровой площадки |
ZT135/3.7-Sтелескопическая буровая площадка |
ZT135/4.5-Sтелескопическая буровая площадка |
ZT147/4.5-Z складная буровая площадка |
ZT180/6-Z складная буровая площадка |
ZT225/6-Z складная буровая площадка |
|
Ротор |
ZP175 |
ZP175 |
ZP175 |
ZP205/ZP275 |
ZP275 |
|
Крюкоблок |
YG150 |
YG150 |
YG150 |
YG180 |
YG225 |
|
Вертлюг |
SL120 |
SL135 |
SL160 |
SL225 |
SL225 |
